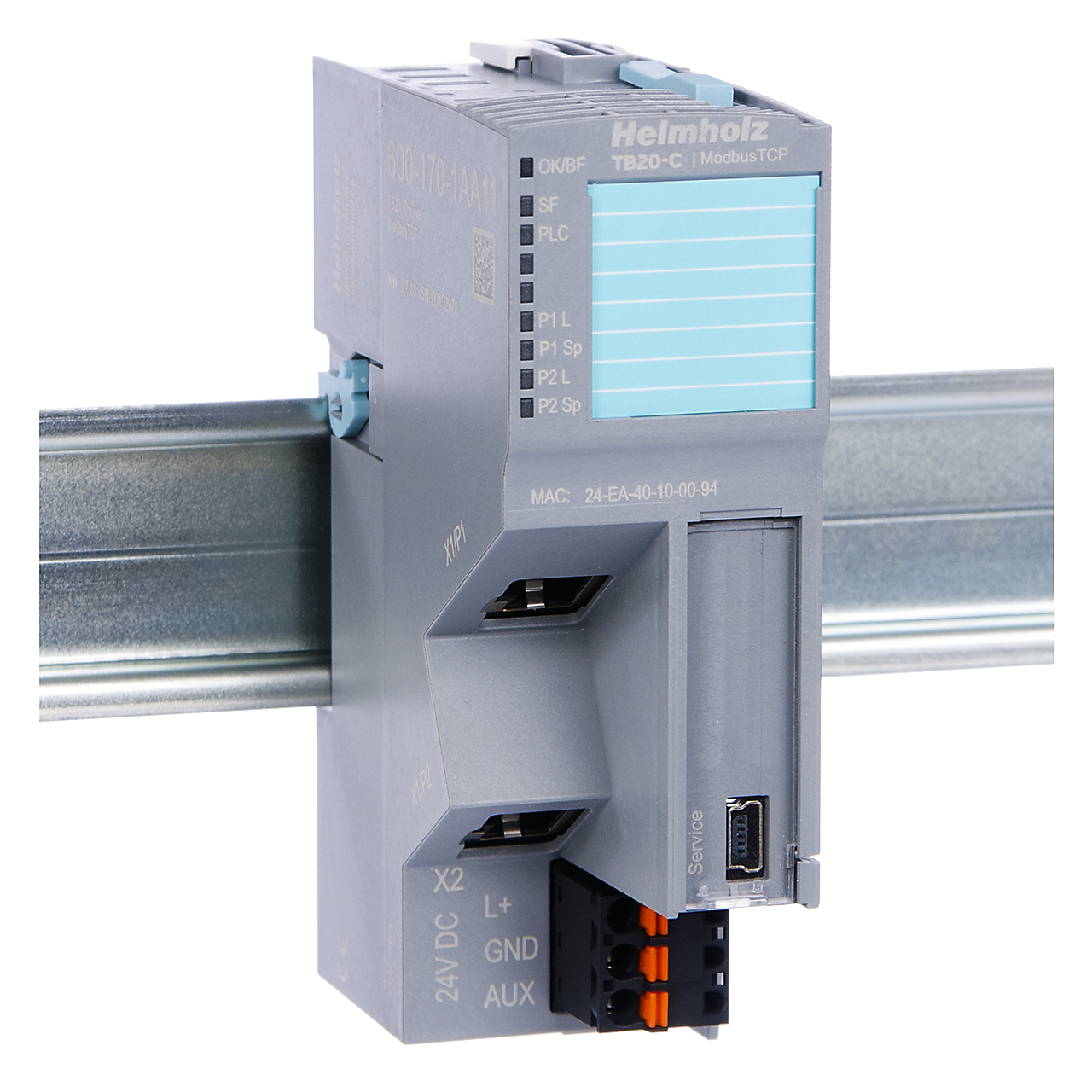

HELMHOLZ TB20 Acoplador Modbus TCP 600-170-1AA11

El acoplador de bus ModbusTCP permite acceder a los datos de los módulos periféricos utilizando el protocolo ModbusTCP, pero puede alojar hasta 64 módulos de cualquier tipo conectados en serie con el acoplador de bus. El acoplador de bus ModbusTCP cuenta con un conmutador integrado de dos puertos que permite configuraciones de topología en estrella y en línea. Una gran tabla de imagen de E/S de 2 kbytes permite implementar sistemas completos y complejos. Los registros de control y estado se pueden usar para configurar y monitorear el comportamiento del acoplador con ModbusTCP. TB20 ToolBox se puede utilizar para configurar fácilmente la estructura del sistema y los diversos parámetros del módulo, y transferir la configuración correspondiente al acoplador.

Los módulos se pueden reemplazar durante el funcionamiento (intercambio en caliente) Fuente de alimentación de 24 V CC Fuente de alimentación integrada para alimentar módulos periféricos (2,5 A) Suministra el voltaje de E/S del sistema (24 VDC) Puerto de dispositivo USB para diagnósticos en línea, configuración de parámetros, instalación y actualizaciones de firmware con "TB20 ToolBox" Simulación de TB20 ToolBox para la puesta en marcha del sistema de E/S sin un controlador de nivel superior para probar la funcionalidad (comprobación de E/S) Interruptor oculto de "restablecimiento de fábrica" ​​para restaurar el módulo a su configuración de fábrica Watchdog de conexión para monitorear la conexión Acceso simultáneo a hasta 10 estaciones (conexiones TCP) Conmutador de dos puertos integrado Hasta 64 módulos periféricos 2 conexiones RJ45 2048 bytes de entrada, 2048 bytes de datos de salida 126 bytes de datos de parámetros por módulo El comportamiento del acoplador se puede configurar mediante registros de control El estado del acoplador se puede leer mediante registros de estado 7 LEDs, uno de ellos bicolor
