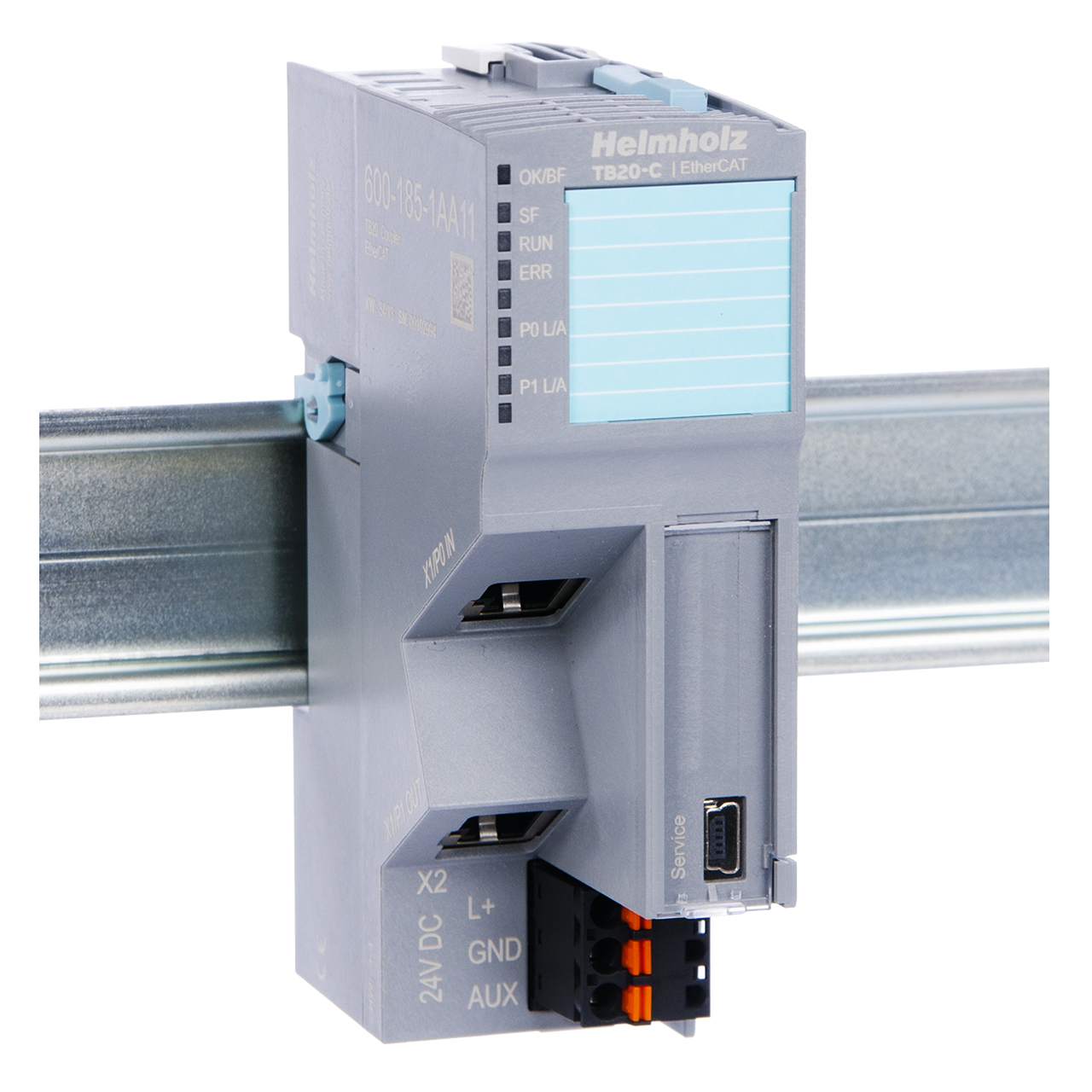

HELMHOLZ TB20 Acoplador EtherCAT 600-185-1AA11

El acoplador de bus EtherCAT permite acceder a los datos de los módulos periféricos utilizando el protocolo EtherCAT. Puede alojar hasta 64 módulos de cualquier tipo conectados en serie con el acoplador de bus. Detecta los módulos periféricos que están enchufados y puede asignar los datos de E/S correspondientes a un mapeo EtherCAT automáticamente. El acoplador de bus EtherCAT es compatible con el perfil de dispositivo modular. Un gran tamaño de tabla de imagen de E/S de 1.024 bytes hace posible implementar sistemas completos y complejos. TB20 ToolBox se puede utilizar para configurar fácilmente el sistema y los distintos parámetros del módulo y transferir los ajustes correspondientes al acoplador. Alternativamente, la configuración también se puede editar utilizando el diccionario de objetos CoE. Finalmente, los sistemas TB20 en ejecución pueden diagnosticarse en tiempo real y configurarse con fines de prueba si aún no se ha conectado un maestro EtherCAT (simulación/comprobación de E/S).

Esclavo EtherCAT compatible con perfil de dispositivo modular (MDP) Dos puertos EtherCAT (RJ45, 100BASE-TX) Hasta 64 módulos periféricos Los módulos se pueden reemplazar durante el funcionamiento (intercambio en caliente) Asignación automática de datos de E/S del módulo 1024 bytes de datos de entrada
