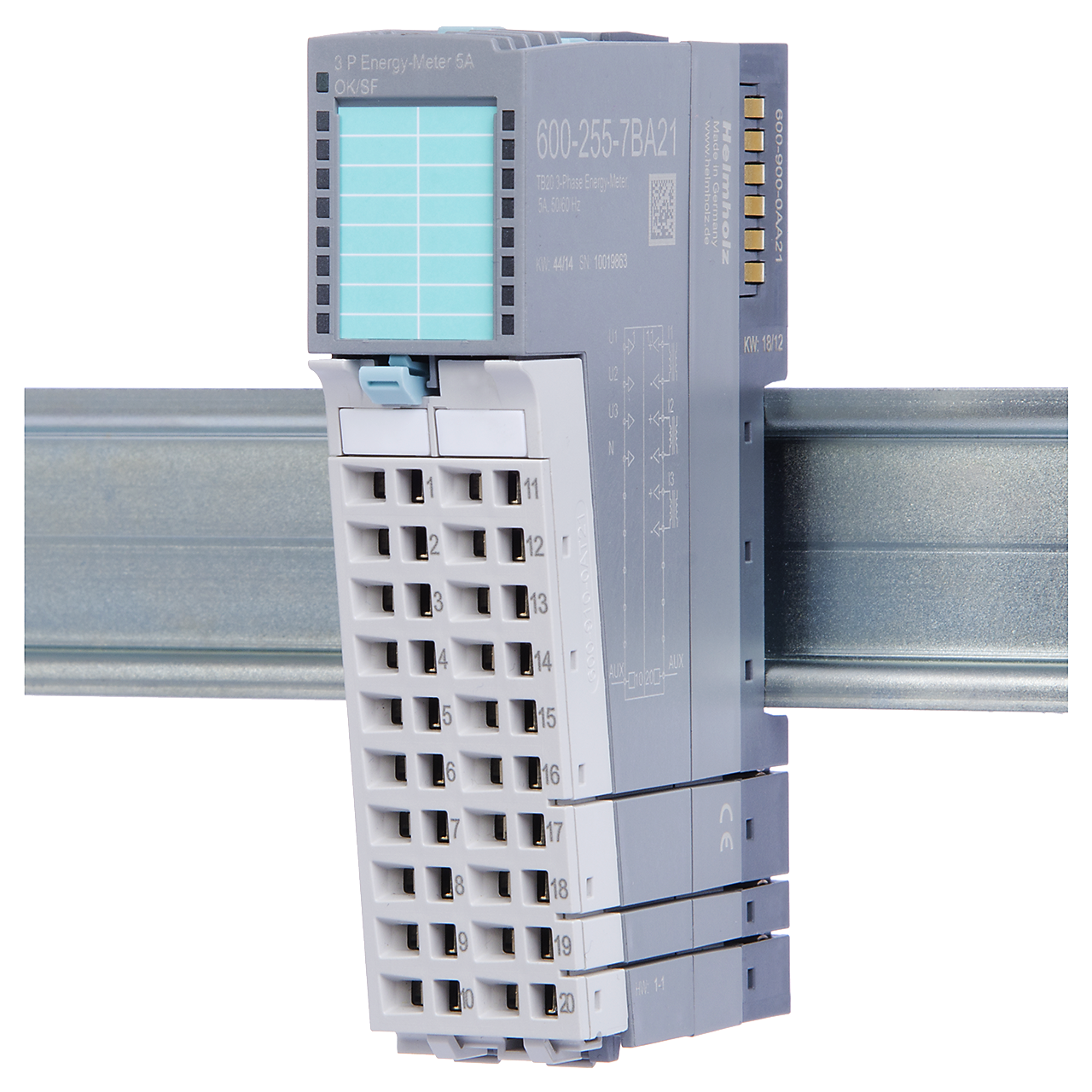

Helmholz TB20, Monitor de Energia, 5 A 600-255-7BA21

Los voltajes de entrada (3 fases + N) se pueden conectar directamente al módulo. Además de la información de estado general, la configuración del módulo se puede usar para mostrar hasta 7 lecturas en la tabla de imágenes de entrada. En caso de falla del sistema, los valores del medidor controlable se almacenarán en una memoria no volátil. Las corrientes de entrada se acoplan a través de transformadores de corriente. El módulo Energy Meter está diseñado para una corriente secundaria máxima de 5 A. Otras corrientes secundarias nominales, así como el uso de bobinas Rogowski, están disponibles bajo pedido. Nota: Los módulos individuales no se pueden combinar con los sistemas IO de otros fabricantes. Parámetros para el módulo Umbral de sobretensión / subtensión Umbral de sobrecorriente Tiempo de espera de transición cero Habilitar medidor de energía Frecuencia de línea de 50/60 Hz Medición de tensión de 3 o 4 hilos Valores de entrada de la tabla de imagen de proceso Parámetros para las fases A, B y C Corriente primaria Corriente secundaria Corrección de error de ángulo de fase (para error de ángulo de fase del transformador de corriente) Paso por cero, sobretensión / subtensión, diagnóstico de sobrecorriente Tabla de imagen de entrada de proceso configurable 7 lecturas al mismo tiempo Voltaje RMS A,B,C Corriente RMS A,B,C A, B, C y potencia/energía real total A, B, C y potencia/energía aparente total A , B, C y potencia/energía reactiva total Frecuencia A, B, C y factor de potencia total Ángulo de fase entre las tensiones o entre las corrientes Mensajes de diagnóstico Desplazamiento de fase Sobretensión / subtensión Sobrecorriente Sin paso por cero (sin fase) Errores de configuración

Mide corriente, voltaje, potencia y energía. 1 trifásico o 3 monofásicos Mediciones de tensión de 3 y 4 hilos Mide potencia y energía real, reactiva y aparente Contador de energía con función de puerta
