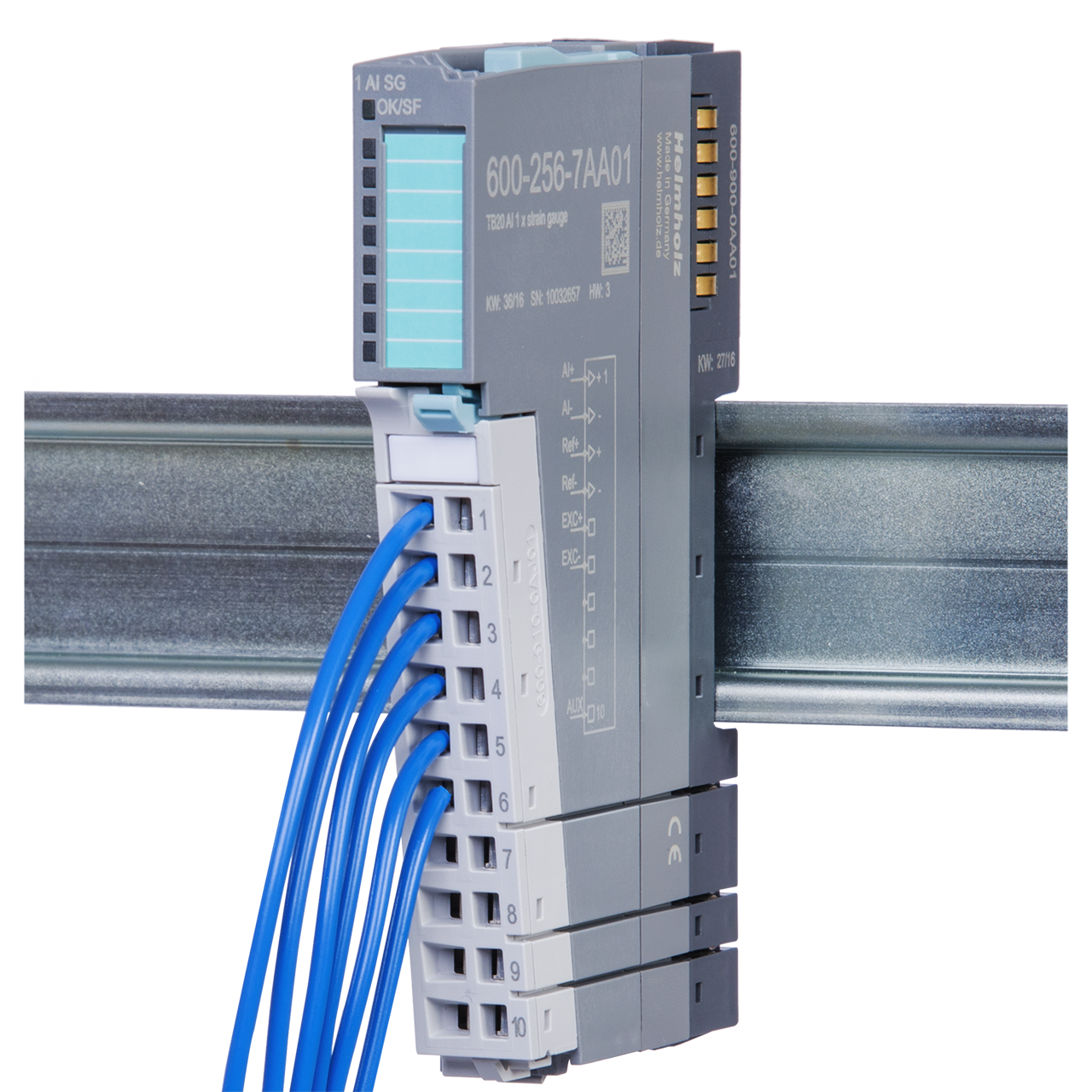

Helmholz TB20, Modulo para celdas de carga 600-256-7AA01

El voltaje de alimentación del puente se genera desde el bus de la pared posterior del TB20 y asciende a 5 V con una carga máxima de 70 mA. La salida de tensión está protegida con un fusible interno reversible contra sobrecarga y cortocircuito. Se pueden conectar células de pesaje con un máximo de 72 Ω. Es posible la alimentación del puente externo de la celda de carga. La tensión del puente se puede medir en la célula de carga con conexión de 6 hilos. El valor medido se incorpora al cálculo del valor medido. Controlada por la aplicación, la detección de rotura de cable también puede tener lugar mediante la alimentación de corriente de prueba en el canal de medición. Los canales de entrada tienen una resolución de 24 bits. Los valores de medida se emiten configurables en mV/V o en kg. Con frecuencias de muestreo ajustables, se pueden suprimir los voltajes de interferencia y las fluctuaciones mecánicas en la medición. Las interrupciones de una serie de valores de medición se pueden suavizar utilizando un promedio matemático móvil. Se puede llevar a cabo una comparación de punto cero de la celda de carga con el desplazamiento, o se puede comenzar con la medición con un valor definido. Las desviaciones de linealidad de los instrumentos de medición se pueden linealizar con hasta 5 puntos de muestreo. Las entradas de medida tienen protección contra sobretensión relativa al potencial de 24 V y poseen aislamiento eléctrico con rigidez dieléctrica de 500 V. Nota: Los módulos individuales no se pueden combinar con los sistemas IO de otros fabricantes.

Frecuencias de muestreo ajustables Entradas de medida con protección contra sobretensiones contra potencial de 24V resolución de canal de 24 bits
