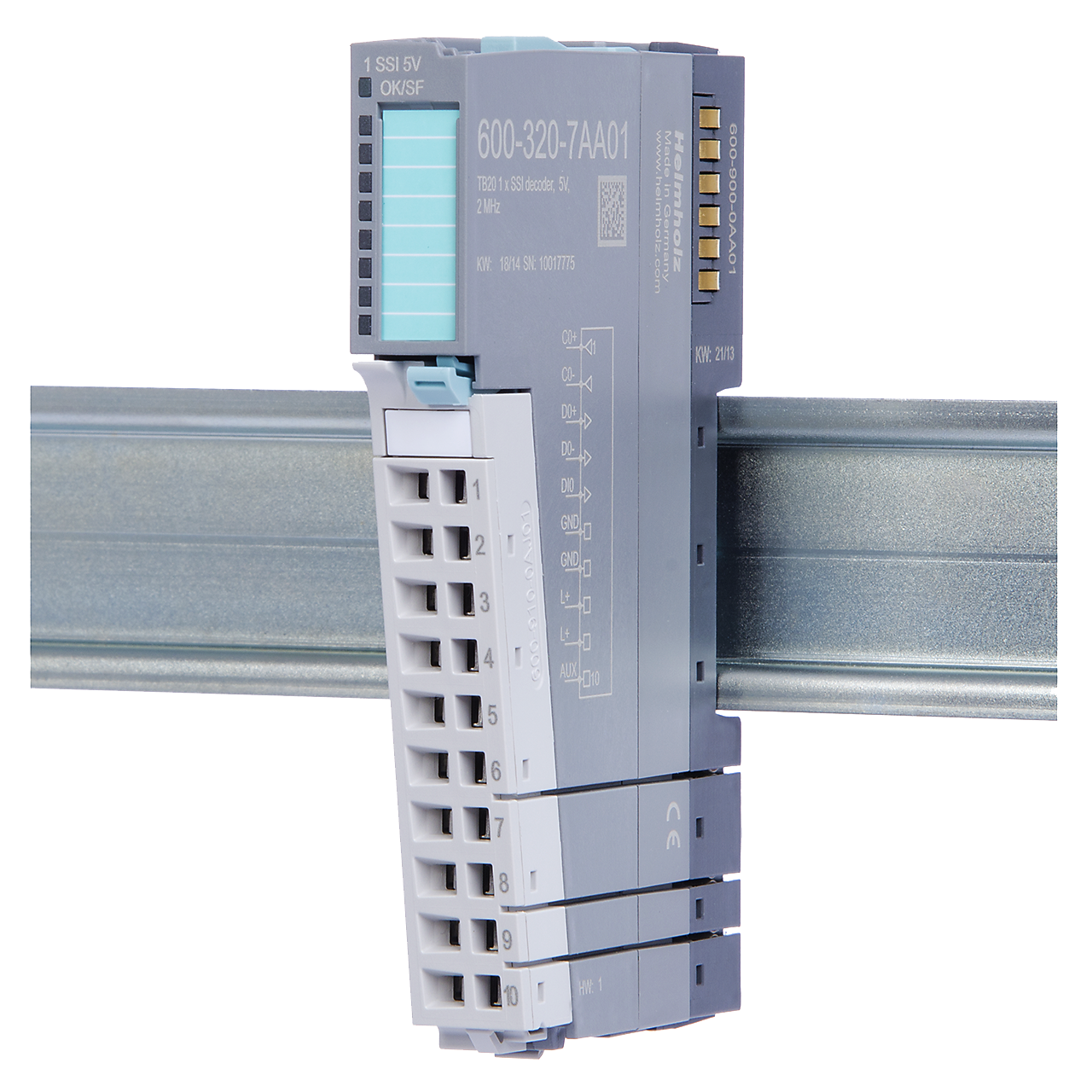

Helmholz TB20, 1x SSI Encoder-Interface 600-320-7AA01

En términos de hardware, el SSI del módulo se implementa como una conexión punto a punto tal como se define en el estándar RS-422. Además, para evitar bucles de tierra, se utilizan optoaisladores para lograr un aislamiento eléctrico completo. La excelente inmunidad al ruido está garantizada por el hecho de que las señales de reloj y de datos se envían a través de cables de par trenzado mediante transmisión síncrona y simétrica. El resultado es una alta fiabilidad y robustez, lo que hace que el módulo sea ideal para su uso en entornos industriales. La interfaz de codificador TB20 SSI permite conectar un codificador SSI con una velocidad de transmisión de hasta 2 MHz. Y, dado que la cantidad de bits de datos también es ajustable, el módulo brinda la máxima flexibilidad en términos de resoluciones de codificador admitidas. Los valores de datos pueden estar en código binario o en código binario reflejado (código Gray), y pueden normalizarse para garantizar que solo se transmitan los bits relevantes para la posición. Además, se puede evaluar opcionalmente un bit de paridad para comprobar la integridad de los datos. Además, se pueden transmitir bits especiales, que son utilizados por algunos sensores para realizar tareas como señalar estados de error al maestro. Una entrada digital de 24 V se puede configurar como una función de bloqueo para retener el valor del codificador cuando ocurren eventos externos específicos. Además, dos comparadores configurables facilitan la detección rápida de posiciones en el programa de PLC. Además del valor del codificador, toda la información relevante sobre el estado de la interfaz del codificador está disponible en la tabla de imágenes de entrada del PLC.

Acomoda un codificador absoluto según RS-422 Admite de 13 a 31 bits de datos Monovuelta y multivuelta Normalización del valor del codificador (el valor del codificador solo contendrá bits relevantes para la posición) Visualización del indicador de dirección Inversión de dirección Conversión binaria gris interna Admite velocidades de transmisión de hasta 2 MHz Comprobación de paridad del valor del codificador retransmisión Entrada digital de 24 V "Función de bloqueo" para congelar el valor actual del codificador Función de comparador con valores de referencia cargables, configurable en función del sentido de giro Alimentación de codificador de 24 V
