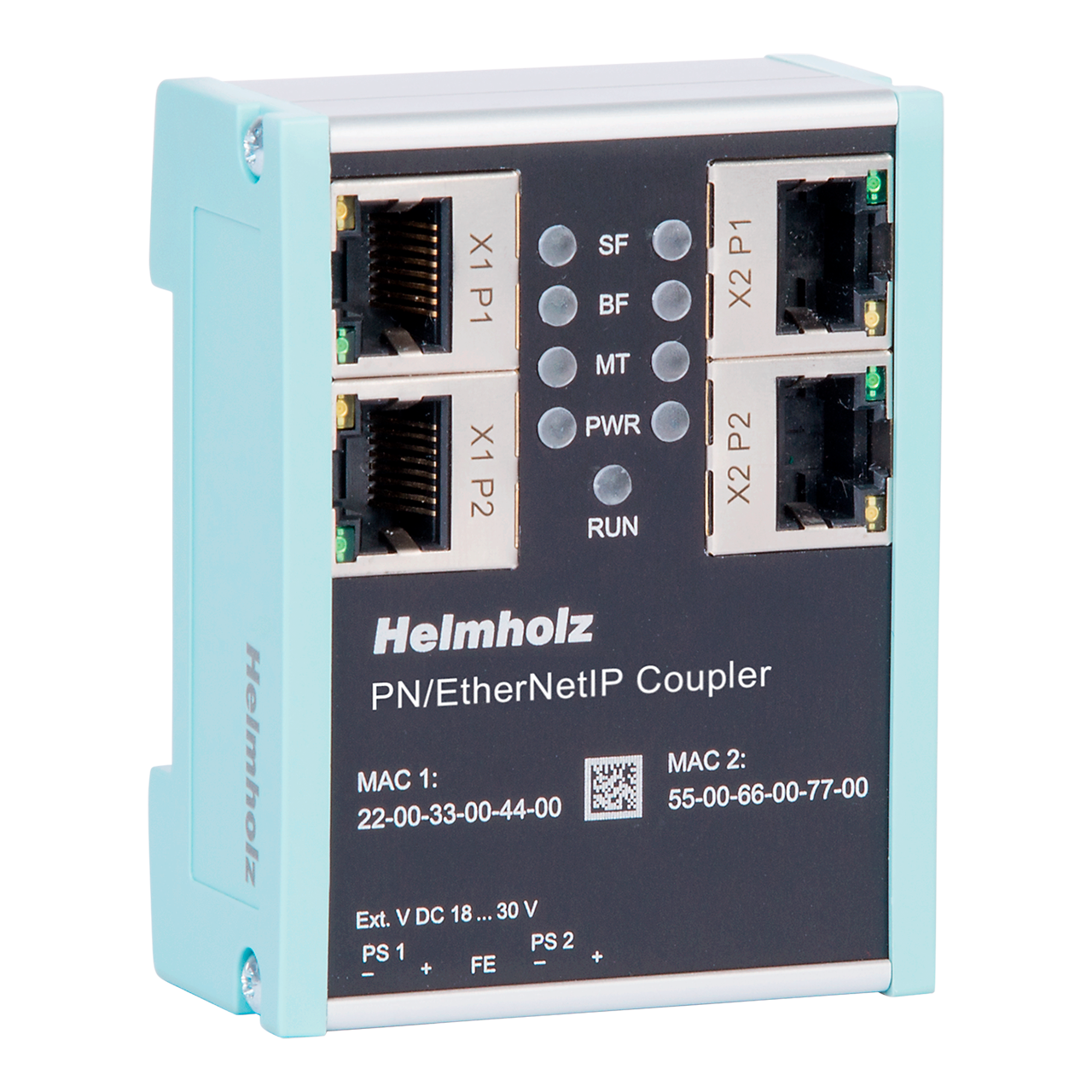

Helmholz Profinet PN/EtherNetIP Coupler 700-160-3EN02

Con el acoplador PN/EtherNetIP es posible una conexión sencilla y sin complicaciones de una máquina PROFINET a una máquina EtherNet/IP. El acoplador PN/EtherNetIP permite la transmisión de datos entre un controlador PROFINET y un PLC EtherNet/IP. Los datos de entrada recibidos en uno de los lados de la red están disponibles como datos de salida en el otro lado de la red del PLC. El intercambio de datos de EA se lleva a cabo en vivo y lo más rápido posible sin bloques de manejo adicionales. El tamaño máximo de los datos de E/S que se pueden transferir es de 1024 bytes. Se pueden configurar hasta 3 conjuntos de entrada y 3 de salida en el lado de la red EtherNet/IP. Hay disponibles hasta 300 ranuras para módulos de E/S. La integración en la herramienta de ingeniería SPS es posible gracias a un archivo GSDML, no es necesario un software de configuración adicional. Los datos de E/S a intercambiar se configuran en la herramienta de ingeniería de Siemens. A continuación, el acoplador PN/EtherNetIP puede descargar del sitio web un archivo EDS adecuado para la configuración y utilizarlo para configurar el PLC EtherNet/IP.

Diseño muy compacto para montaje en carril DIN Fuente de alimentación redundante Aislamiento galvánico de las redes. Hasta 1024 bytes de datos de entrada/salida 300 slots configurables para datos PROFINET IO 3 conjuntos de entrada y 3 de salida Configuración solo con archivo GSDML, no se requiere software adicional Archivo EDS descargable Sitio web de diagnóstico Editor MQTT en ambos lados de la red (PROFINET y Ethernet/IP)
