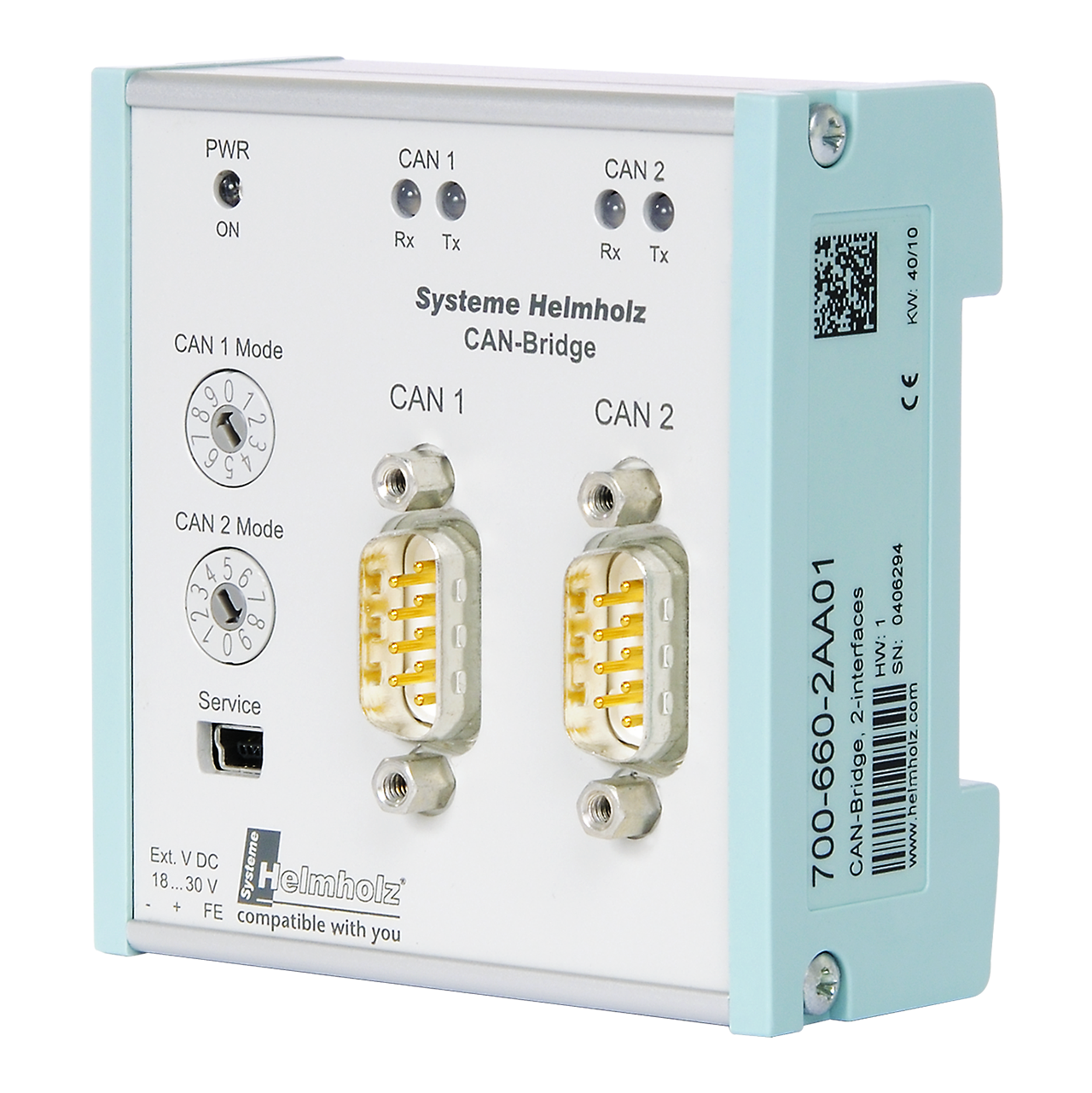

Helmholz Puente CAN, 2 x Interfases CAN bus 700-660-2AA01

Puede funcionar como repetidor de mensajes para aumentar el tamaño de la red y también para conectar diferentes redes CAN entre sí. Cuando se transmiten los mensajes, es irrelevante si las redes CAN tienen diferentes velocidades de transmisión o si los mensajes son parte de diferentes protocolos de nivel superior, como p. B. CANopen® y un protocolo propietario. Una lógica de filtrado flexiblemente ajustable puede aceptar identificadores libremente seleccionables y convertirlos a la otra red. Los mensajes CAN se reenvían a la otra red CAN y se envían de nuevo según el principio Store-Forward. Con el puente CAN, las redes CAN se desacoplan físicamente (aislamiento galvánico) y se reduce la carga del bus en ambas redes CAN. El puente CAN permite un diseño flexible de la topología de la red, se pueden implementar estructuras en estrella y en árbol, así como extensas estructuras en línea. Para aplicaciones sencillas, el puente CAN se puede configurar mediante los dos interruptores de codificación giratorios. En el caso de aplicaciones más complejas, el filtrado y el reenvío de los telegramas CAN se pueden configurar de forma flexible mediante el software de configuración CAN-Bridge suministrado. Están disponibles hasta 256 filtros de rango y hasta 4 filtros de bits para el filtrado de direcciones. La configuración se importa a través de una interfaz USB y también se puede volver a leer. El puente CAN funciona tanto en modo de 11 bits como de 29 bits y puede comunicarse a velocidades de transmisión de 10 kbit/s a 1 Mbit/s. Tiene un potente microcontrolador que puede funcionar sin perder mensajes, incluso con las velocidades de datos y las cargas de bus más altas. 5 LEDs indican el estado del dispositivo y las redes CAN conectadas.

Aumentar la extensión de la red Conexión de diferentes redes CAN (diferentes velocidades de transmisión/mensajes pertenecientes a diferentes protocolos superiores) Desacoplamiento físico (aislamiento galvánico) Reduce la carga del bus en ambas redes CAN Detección automática de tasa de transferencia Modo de configuración fácil Puede usarse con CAN 2.0A y 2.0B, CANopen, DeviceNet, SAE J1939 Montaje en carril DIN
