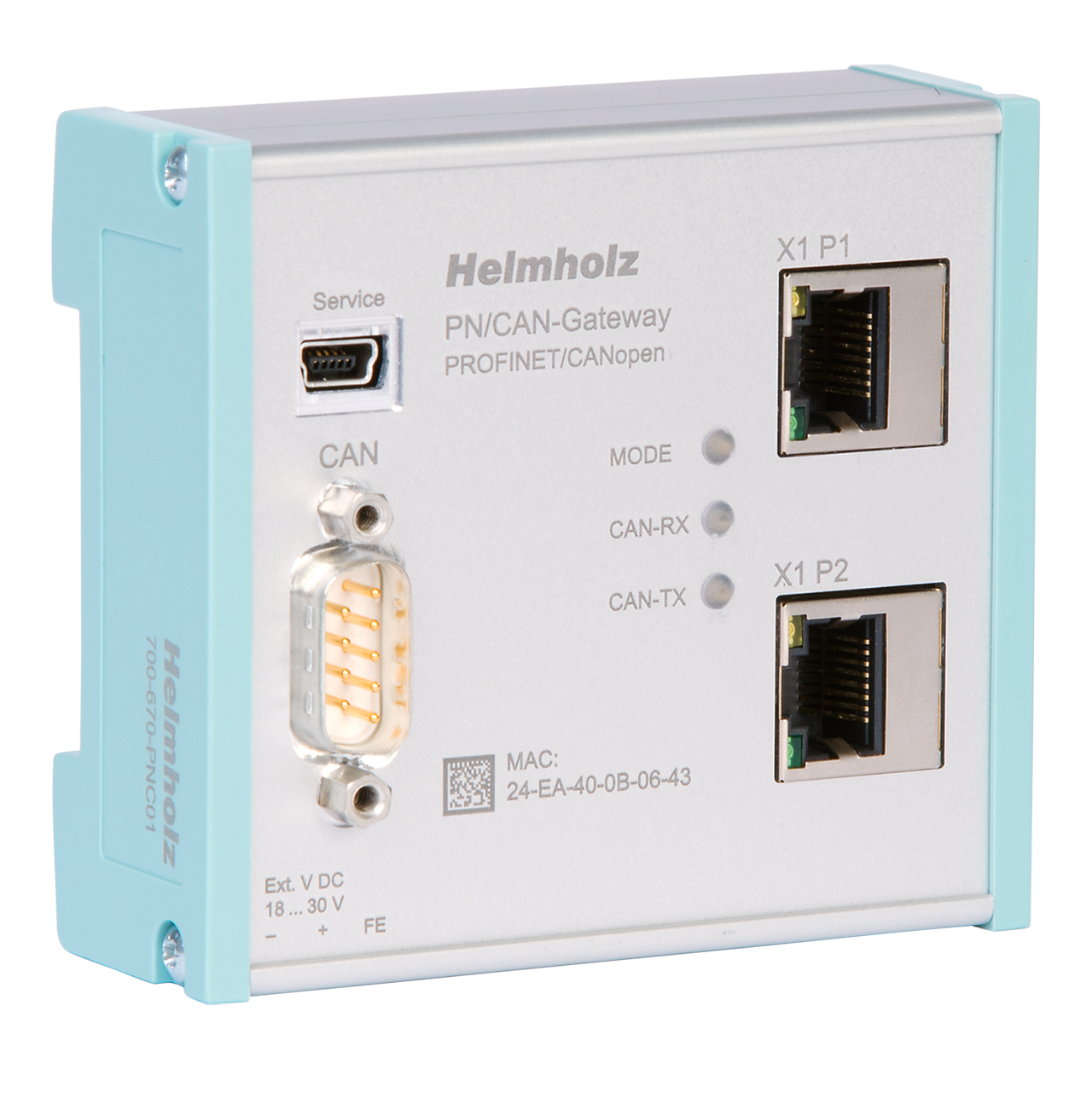

Helmholz PN/CAN Gateway, PROFINET/CANopen Master 700-670-PNC01

En la red PROFINET, la puerta de enlace PN/CAN es un dispositivo de E/S PROFINET y admite velocidades de transmisión de hasta 100 Mbit dúplex completo, en el bus CAN se admite hasta 1 Mbit/s. Los datos de E/S de los participantes CAN se muestran de forma transparente y libremente configurable en la red PROFINET y, por lo tanto, pueden procesarse directamente en el PLC. La puerta de enlace PN/CAN está integrada en el configurador de hardware con un archivo GSDML y puede configurarse completamente allí. No son necesarias herramientas de software adicionales para la parametrización o el manejo de bloques para la programación, lo que simplifica el uso de la puerta de enlace. Las características MRP (redundancia de medios), así como amplias funciones de diagnóstico y una interfaz para el diagnóstico en línea completan las características de rendimiento de la puerta de enlace PN/CAN. La puerta de enlace PN/CAN CANopen representa un maestro CANopen completo Como maestro, la puerta de enlace admite la gestión de red, los telegramas SYNC, la protección de nodos/latidos para monitorear a los participantes y los servicios LSS. Se pueden configurar hasta 16 PDO por esclavo CANopen. También es posible parametrizar los participantes CANopen a través de telegramas SDO y gestionar mensajes de emergencia.

Maestro CANopen según el protocolo CANopen® DSP 301 Hasta 126 esclavos CANopen con hasta 16 TPDO/16 RPDO Hasta 1420 bytes de entrada y 1420 bytes de datos de salida en PROFINET Tasa de bits CAN de hasta 1 Mbit/s Heartbeat, protección de nodos, SYNC Conformidad PROFINET Clase C Redundancia de medios (cliente MRP) Configuración mediante archivo GSDML No se requieren bloques de manipulación ni software de parametrización Interfaz de dispositivo USB para diagnóstico en línea y actualización de firmware
