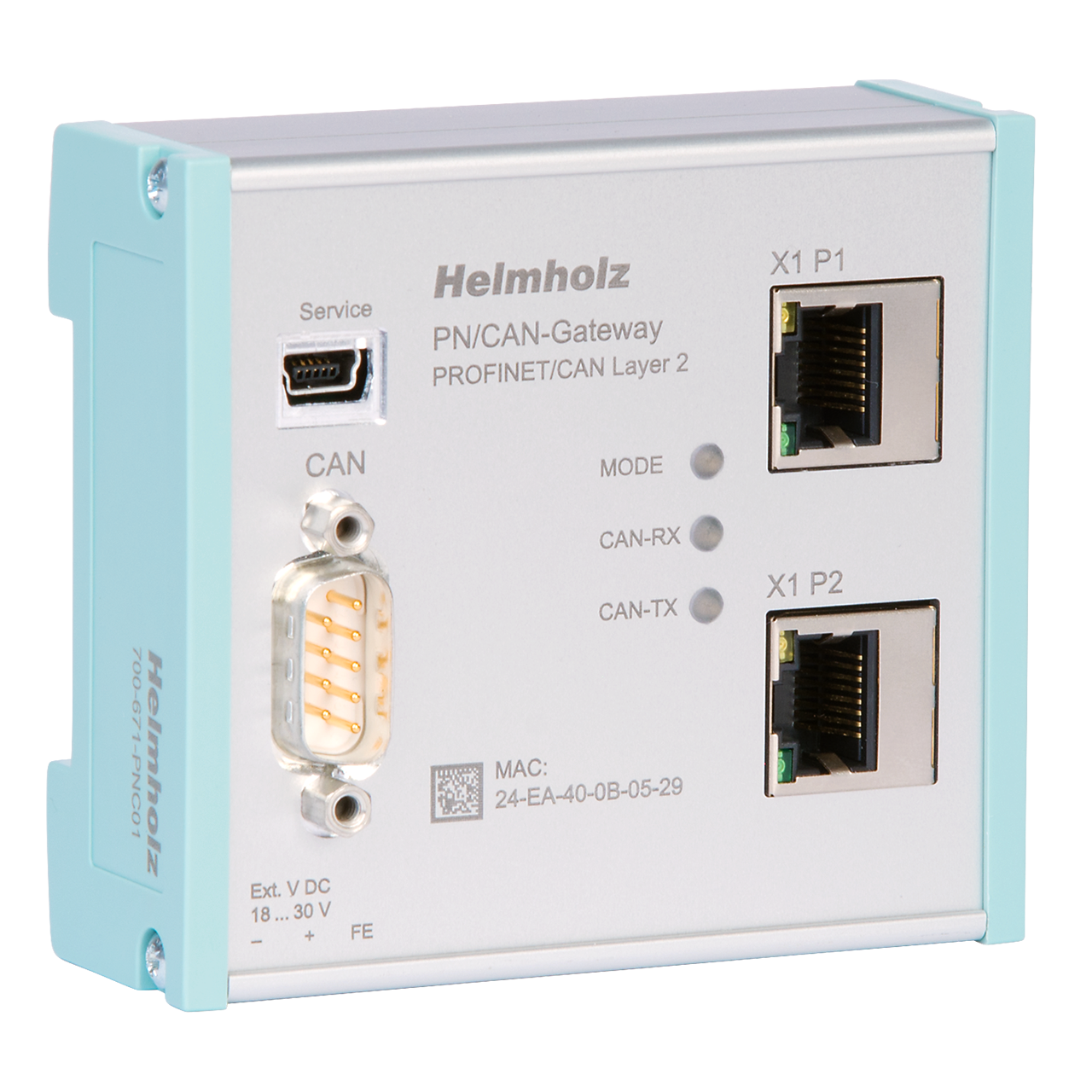

Helmholz PN/CAN Gateway, PROFINET/CAN Capa 2 700-671-PNC01

En la red PROFINET, la puerta de enlace PN/CAN es un dispositivo de E/S PROFINET y admite velocidades de transmisión de hasta 100 Mbit dúplex completo, en el bus CAN se admite hasta 1 Mbit/s. Los datos de E/S de los participantes CAN se muestran de forma transparente y libremente configurable en la red PROFINET y, por lo tanto, pueden procesarse directamente en el PLC. La puerta de enlace PN/CAN está integrada en el configurador de hardware con un archivo GSDML y puede configurarse completamente allí. No son necesarias herramientas de software adicionales para la parametrización o el manejo de bloques para la programación, lo que simplifica el uso de la puerta de enlace. Las características MRP (redundancia de medios), así como amplias funciones de diagnóstico y una interfaz para el diagnóstico en línea completan las características de rendimiento de la puerta de enlace PN/CAN. Con el gateway PN/CAN de capa 2, es posible la conexión de dispositivos CAN con protocolos CAN propietarios, incluidos dispositivos con protocolo SAE J1939.

Objetos de recepción y transmisión automáticos y controlados para telegramas CAN con identificadores configurables Los objetos de transmisión también se pueden enviar cíclicamente Recibir canal FIFO para recibir telegramas CAN con identificadores variables Canal de transmisión FIFO para enviar telegramas CAN con identificadores variables Se pueden configurar hasta 512 mensajes CAN diferentes Soporta CAN 2.0A (identificador de 11 bits) y CAN 2.0B (identificador de 29 bits) según ISO 11898-2 Tasa de bits CAN de hasta 1 Mbit/s Configuración sencilla mediante archivo GSDML No se requieren bloques de manipulación ni software de parametrización Redundancia de medios (cliente MRP)
