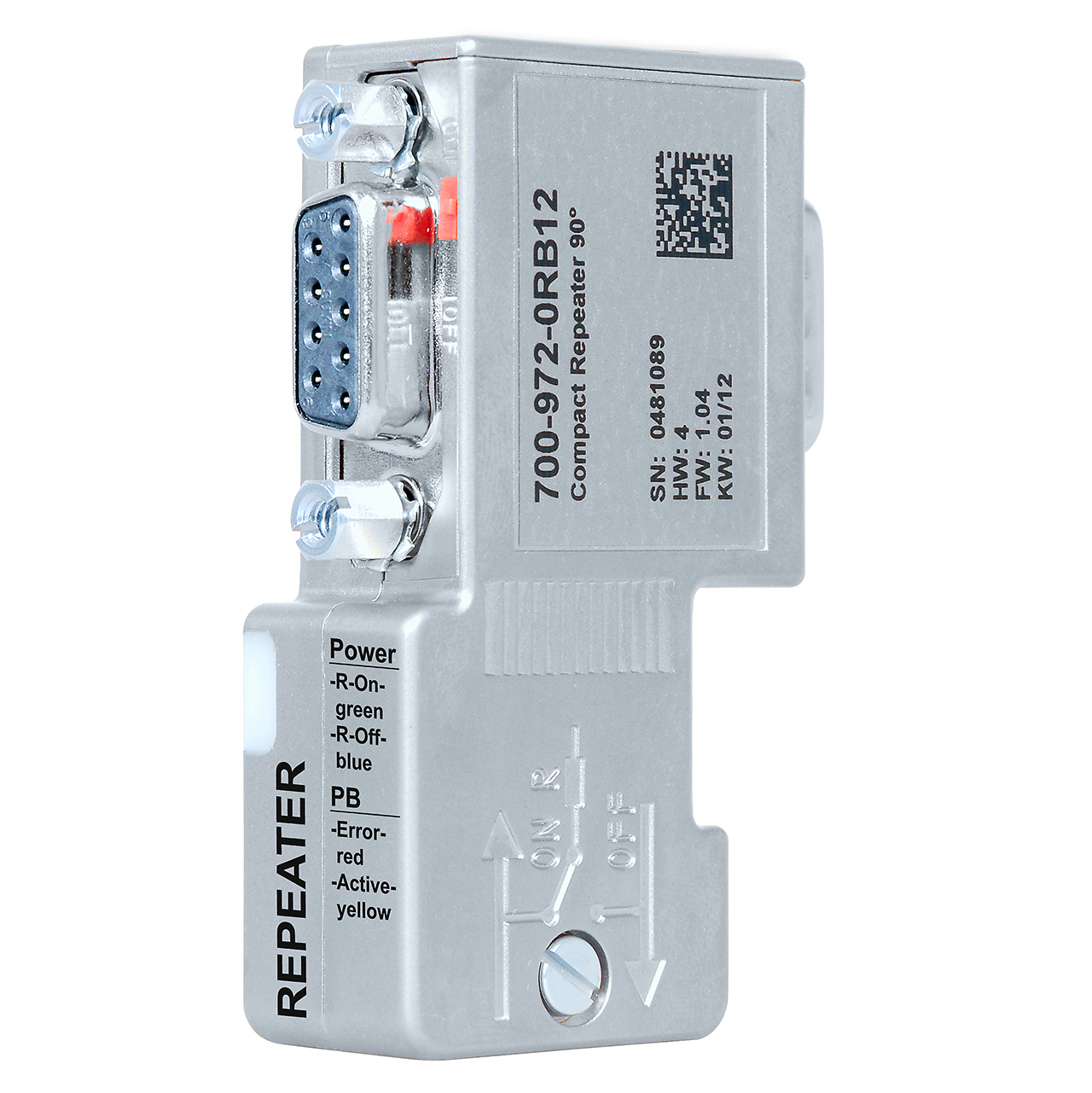

Helmholz Repetidor Compacto PROFIBUS, con PG, terminales tornillo 700-972-0RB12

Las señales de transmisión son regeneradas por el repetidor y reenviadas (remodelación de bits y retransmisión) para eliminar en gran medida las fallas en la línea. El repetidor compacto PROFIBUS es una gran alternativa a los repetidores convencionales para un gran número de aplicaciones, tanto a nivel técnico como económico. Se puede utilizar para extensión de bus (hasta 1 km con 2 repetidores compactos PROFIBUS), para aumentar el número de participantes y para ampliar el sistema. También es posible el uso en redes MPI. Como opción de aplicación especial, el repetidor compacto PROFIBUS permite la configuración de stubs como segmentos separados. Para ello se puede enchufar directamente en la conexión PG de un conector PROFIBUS existente. Debido al diseño compacto, no se necesita espacio adicional en el gabinete de control, ya que el repetidor compacto PROFIBUS se puede usar en lugar de un conector PROFIBUS y simplemente se conecta a un participante en la red PROFIBUS. Además, no se requiere una fuente de alimentación separada, ya que el repetidor compacto PROFIBUS utiliza la fuente de alimentación de 5 V, que todos los dispositivos PROFIBUS ponen a disposición para la resistencia terminadora. El repetidor compacto PROFIBUS establece una separación potencial entre los dos segmentos PROFIBUS. Los LED de estado integrados proporcionan una visión general rápida del estado actual del bus.

Alternativa a los repetidores PROFIBUS convencionales No se requiere espacio adicional en el gabinete de control Se puede utilizar para extensión de autobús o como ramal Aumentar el número de participantes Expansión del sistema También se puede utilizar en redes MPI LED de estado No requiere alimentación de 24 V Fuente de alimentación de 5 V directamente desde el terminal PROFIBUS, por lo que se puede utilizar en todos los dispositivos PROFIBUS Aislamiento eléctrico

El FLEXtra® multiRepeater de 6 vías permite ampliar el sistema hasta en seis segmentos con un solo dispositivo.
